PRCCW单机脉冲收尘器
PRCCW单机脉冲收尘器 prccw除尘器 prccw单机脉冲除尘器 河北初心环保

PRCCW-单机脉冲除尘器

PRCCW单机脉冲除尘器使用说明、技术参数、工作原理、处理风量、颗粒物排放。
  • 产品介绍

单机脉冲除尘器的结构主要由过滤室、过滤袋、净气室、灰斗、除灰装置、喷雾清洁装置、电控系统组成。单机脉冲除尘器共有7个系列,每种规格分为标准带灰斗式(A型)和开放法兰式(无灰斗B型)两种。脉冲单机除尘器具有体积小、处理风量大、结构紧凑、使用方便、安全可靠等优点。

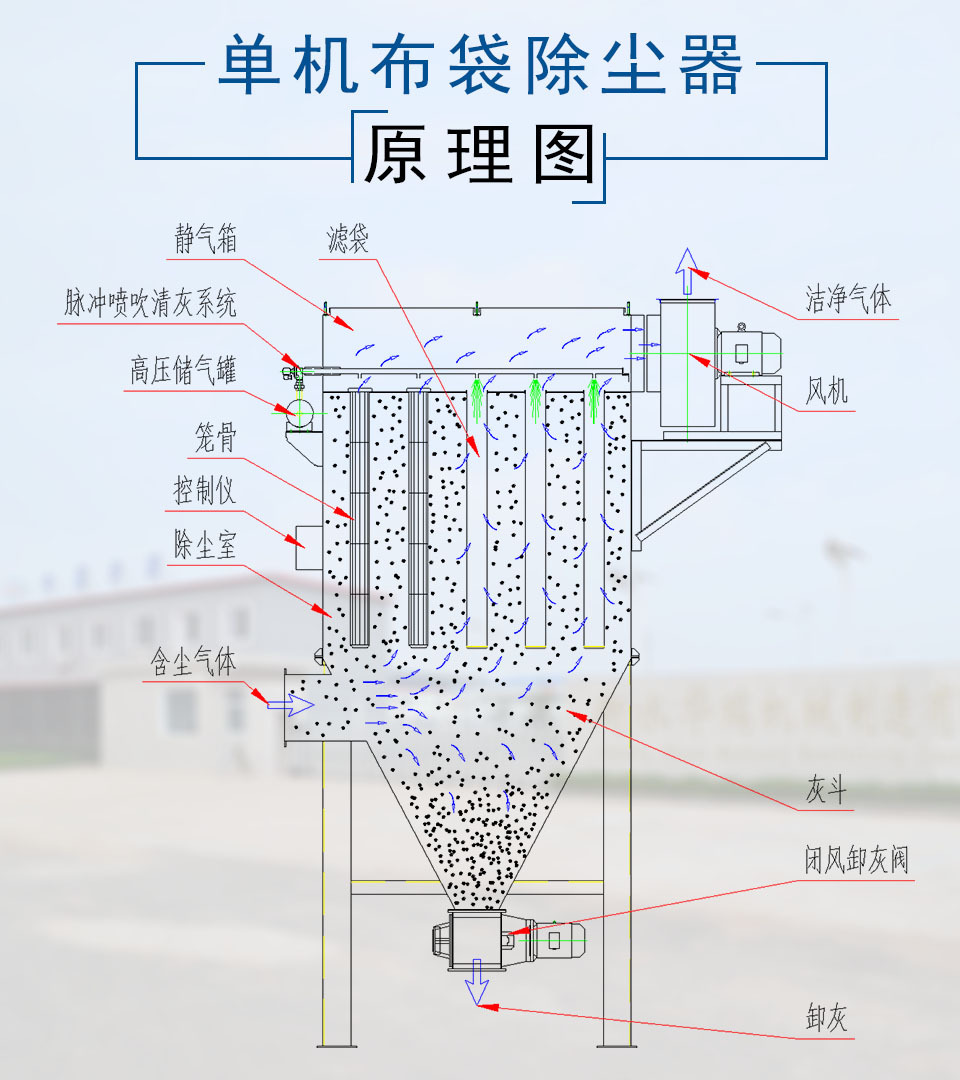

单机脉冲除尘器原理

含尘气体从单机脉冲除尘器的吸风均流管进入各分室灰斗,在灰斗导流装置的导流下,大颗粒粉尘被分离,直接落入灰斗,较细的粉尘均匀进入中部箱体,吸附在滤袋的外面,清洁气体透过滤袋进入上箱体经各离线阀和排风管排入大气。

DMC系列脉冲单机集尘机型号有24、32、36、48、64、80、96、112、120等多种规格,其中各规格分为两种安装形式,满足不同情况下的使用要求。其结构主要由过滤室、除尘布袋、净气室、灰斗、除灰阀、脉冲喷吹装置、电控箱等组成,箱体均采用焊接结构,检修门用泡沫橡胶条密封,保证除尘器严密不漏风。具有处理气体能力大、性能稳定、操作方便、过滤袋寿命长、维护工作量小等优点。此外,在结构上和脉冲阀上都进行了改革,解决了露天布置和压缩空气压力低的问题。除灰过程由控制器按照规定要求向各电磁脉冲阀发出指令,依次打开阀门,依次向各组袋内吹送高压空气。因此,空气包内的压缩空气通过吹管的孔通过文氏背管进入过滤袋(称为一次风),在吹入的高速气流通过文氏背管-注射器的瞬间,引导一次风的数倍的周围空气同时进入袋内(称为二次风)。该与由二次风形成的过滤气流相反的强力的反方向气流流入袋内,使过滤袋瞬间急剧地实现收缩-膨胀-收缩,通过气流的反方向作用,将吸附在袋壁外的粉尘一一除去。

DMC脉冲单机除尘器适用于水泥、化工、沥青混合站、工业窑炉、电力、木工、摩擦片制动片制造、石材加工、冶金、橡胶、矿山、煤矿、粮食加工、垃圾焚烧等行业的废气、粉尘污染治理及材料回收利用,材料回收利用率高,无二次污染经济效益与环境效益融为一体。

DMC型系列脉冲单机袋集尘机型号说明:

D  MC   ——32 ( A,B)

D-单机除尘器

C-脉冲吹风方式

32——滤袋数量

A,B-A表示铲斗和带锤子的翻斗阀,B表示法兰式。

常用脉冲单机袋集尘器的技术性能如下。

技术参数:

参数
  型号

过滤
  面积
  m2

处理
  风量
  m3/h

入口
  浓度
  g/m3

过滤
  风速
  m/min

运行
  阻力
  Pa

出口
  浓度
  mg/m3

压缩气 体耗量
  m3/min

滤袋
  规格

滤袋
  条数

重量
  吨

PRCCW-20

20

1200-2400


1—2



800~
  1800



<100

0.1

Ø126X2000

24

0.7

PRCCW- 24

24

1440-2880


0.1

32

0.9

PRCCW- 28

28

1700-3500


0.1

36

1.3

PRCCW-32

32

2880-4800



<1000



1.5—2.5

0.13

42

1.6

PRCCW-38

38

3400-5700

0.15

48

1.8

PRCCW-48

48

4320-7200

0.2

64

2

PRCCW-60

60

5400-9000

0.24

80

2.5

PRCCW-72

72

6480-10800

0.3

96

3

PRCCW-95

95

8550-14250

0.38

120

4

PRCCW-130

130

11700-19500

0.52

160

4.7

PRCCW-160

160

14400-24000

0.57

200

5.4

PRCCW-190

190

17100-28500

0.62

240

6.5

PRCCW-220

220

19800--33000

0.66

280

7.7

PRCCW-250

250

22500-37500

0.75

320

8.6

PRCCW-270

270

24300-40500

0.8

Ø126X2500

280

9

PRCCW-300

300

27000-45000

0.9

300

9.8

PRCCW-350

350

31500-52500

1.22

360

11.2

PRCCW-420

420

37800-63000

1.25

420

13.3

PRCCW-450

450

40500-67500

1.35

Ø126X4000

288

14.3

PRCCW-500

500

45000-75000

1.5

Ø126X4500

288

15.8

PRCCW-600

600

54000-90000

1.8

336

19

PRCCW-740

740

66600-111000

2.2

420

21.8

PRCCW-870

870

78300-130500

2.6

Ø126X4620

480

26.1

PRCCW-1000

1000

90000-150000

3

Ø126X4780

540

30.7

PRCCW-1100

1100

90000-165000

3

600

34.5

PRCCW-1300

1300

117000-195000

3

720

39



注:(1)粉尘浓度高、颗粒小时,过滤风速取小值,反之取大值。

(2)根据粉尘性质不同,除尘器采用不同的滤袋,订货时请注明。

(3)根据用户要求,可现场设计。

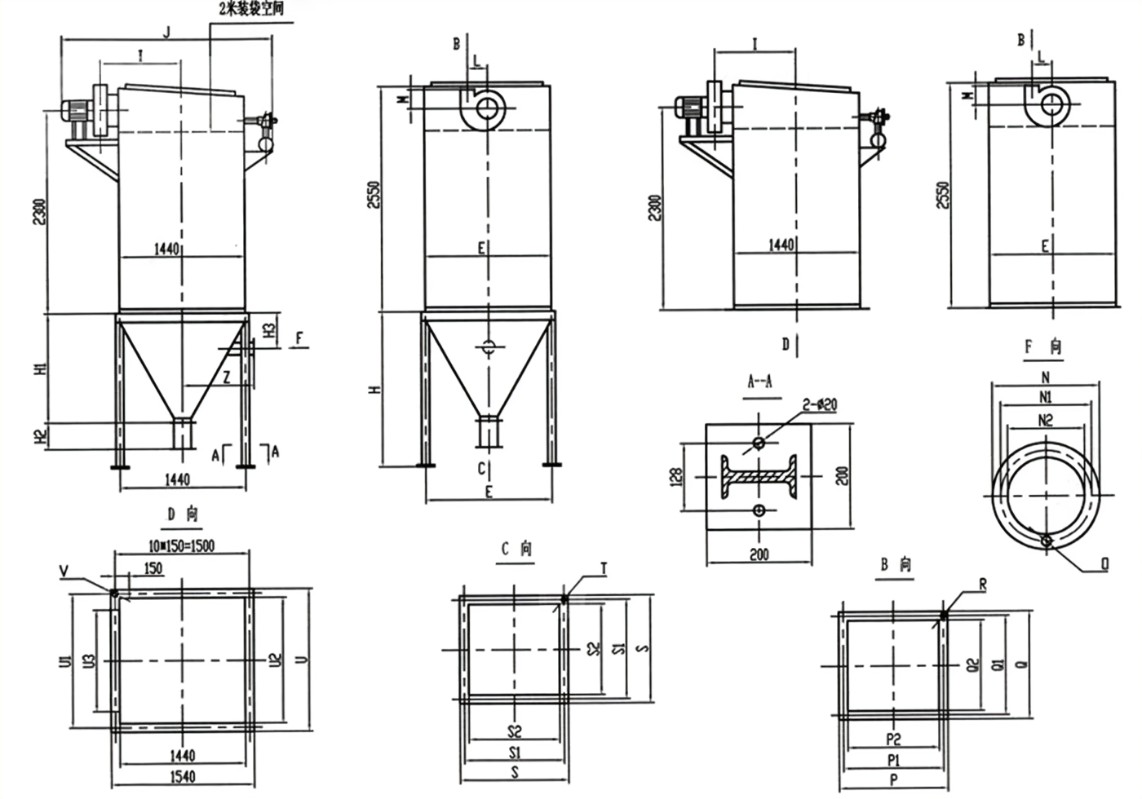

型  号

a

b

c

h

L

a1

b1

h1

h2

h3

A

B

n1×L1

n2×L2

n3-φ

D1

D2

D3

n4-φ

PRCCW-20

780

1140

990

3830

630

340

3330

1260

650

200

200

2X120

3X120

8-ø9

200

230

260

6-ø9

PRCCW-24

780

1500

1350

4160

630

360

3710

1500

650

250

250

3X97

3X97

12-ø9

250

280

310

6-ø9

PRCCW-28

1170

1140

990

3830

1020

360

3330

1260

650

250

250

3X97

3X97

12-ø9

250

280

310

6-ø9

PRCCW-32

1350

1140

990

3830

1200

400

3330

1260

650

300

300

3×117

3×117

12-φ12

320

360

400

8-φ11

PRCCW-38

1530

1140

990

4160

1380

400

3710

1500

500

300

300

3X117

3X117

12-ø12

320

360

400

8-φ11

PRCCW-48

1530

1500

1350

4160

1380

460

3710

1500

500

300

300

3×117

3×117

12-φ12

320

360

400

8-φ11

PRCCW-60

1890

1500

1350

4310

1740

460

3860

1800

500

300

300

3×117

3×117

12-φ12

320

360

400

8-φ11

PRCCW-72

2280

1500

1350

4310

2130

500

3860

1800

500

554

350

3×135

5×120

16-φ12

400

440

480

10-φ11

PRCCW-95

2280

1860

1710

4870

2130

500

4310

2300

500

554

350

3×135

5×120

16-φ12

450

490

530

12-φ11

PRCCW-130

3030

1860

1710

4670

2780

340

525

4120

2100

520

600

380

3×144

5×130

16-φ12

500

540

580

12-φ11

PRCCW-160

3780

1860

1710

4670

3630

340

550

4120

2100

520

750

420

4×118

7×115

22-φ12

550

590

630

16-φ12

PRCCW-190

4530

1860

1710

4670

4380

340

600

4120

2100

520

750

420

4×118

7×115

22-φ12

600

640

680

16-φ12

PRCCW-220

5280

1860

1710

4670

5130

340

625

4120

2100

520

750

420

4×118

7×115

22-φ12

650

690

730

20-φ12

PRCCW-250

6030

1860

1710

4670

5880

340

650

4120

2100

520

800

480

4×133

7×122

22-φ12

700

740

780

20-φ12

PRCCW-270

5280

1860

1710

5250

5130

340

650

4750

2100

500

800

480

4×133

7×122

22-φ12

700

740

780

20-φ12

PRCCW-300

4728

2228

2100

5620

4578

540

680

5000

2250

500

850

700

6x125

7×130

26-φ12

760

800

840

20-φ12

PRCCW-350

5668

2228

2100

5620

5518

540

700

5000

2250

500

850

700

6x125

7×130

26-φ12

800

840

880

20-φ12

PRCCW-420

6608

2228

2100

5670

6458

540

750

5000

2250

500

900

750

8x119

6x133.5

28-φ12

850

890

930

22-φ12

PRCCW-450

4588

2268

2100

7430

4438

540

750

6630

2050

400

900

750

8x119

6x133.5

28-φ12

850

890

930

22-φ12

PRCCW-500

4588

2268

2100

7930

4438

540

800

7130

2050

400

1000

780

7×119

9×117

32-φ12

950

990

1030

22-φ12

PRCCW-600

5348

2268

2100

7930

5198

540

800

7130

2050

400

1000

900

8×119

9×117

34-φ12

1000

1060

1100

24-φ12

PRCCW-740

6608

2268

2100

7930

6458

540

850

7130

2050

400

1000

1000

9×117

9×117

36-φ12

1100

1160

1200

24-φ12

PRCCW-870

7548

2268

2100

7640

7360

540

950

6740

1950

100

1200

1200

10×126

10×126

40-φ12

1200

1260

1300

24-φ12

PRCCW-1000

8488

2268

2100

7640

8300

540

950

6740

1950

100

1200

1200

10×126

10×126

40-φ12

1200

1260

1300

24-φ12

PRCCW-1100

9428

2268

2100

7640

9240

540

1000

6740

1950

100

1250

1250

10×130

10×130

40-φ12

1300

1360

1400

30-φ13

PRCCW-1300

11308

2268

2100

7640

11120

540

1100

6640

1950

100

1350

1350

11X128

11X128

44-ø12

1450

1510

1550

32-φ12

注:(1)支腿数量:PRCCW-20 ~ 160型四支腿,其余型号六支腿。
(2)进、出风口位置可根据用户要求设置。

单机脉冲集尘器安装事项:

1、除尘器电控箱盖在作业时不得随意打开,如需调整除灰时间或确认回路,应在停机后切断电源进行作业。

2、集尘器应根据粉尘性质和容量大小,定期清灰。正常情况下每级振动3~4次,确保集尘器正常工作。

3、除尘器根据实际需要,定期地除去尘埃,在除去尘埃收集器内的尘埃时,只要在风扇和除尘组织的作业被中止时,打开密封的除尘门,拉出抽屉即可。

4、为确保单机除尘器处于良好的工况,应尽量靠近粉尘的来源,通常1.5米至2.0米即可,连接管尽量短,尽量减少弯头,避免阻力损失。

5、吸尘罩是确保单机吸尘器单元处于良好状况的要害部件,运用单位应依据加工零件外形尺度粉尘的性质。

6、除尘器作业前应检查维修门、出灰门、管道连接系统是否密封,避免泄漏,降低除尘效果。

7、电压在三相交流电下可达380v,可从单机除尘器上的外部电线接上电源后开始运用,初转动时,应注意风扇是否正转。
