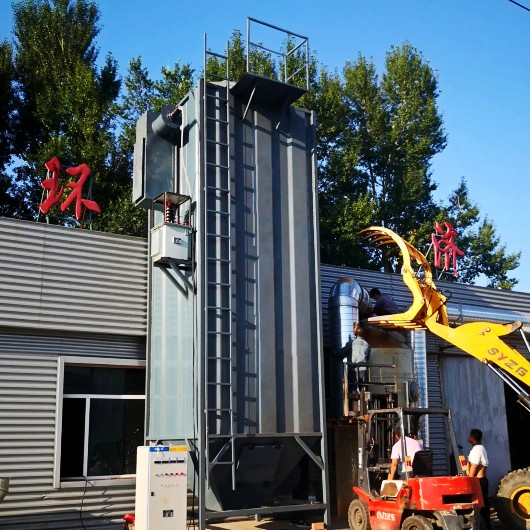

电焦油捕集器工作原理：

电陷阱焦油是在金属导线和金属管壁之间施加高压直流电，维持足以使气体产生电陷阱的电场，在阴阳之间形成电晕区域的工作原理。根据电场理论，正离子被带负电的电晕吸附，负离子被带正电的沉淀吸附。电捕获的所有正负离子都充满了电晕和沉淀之间的整个空间。当含有焦油雾滴等杂质的气体通过该电场时，吸附负离子和电子的杂质在电场库仑力的作用下，向沉淀移动后释放带电的电荷，吸附于沉淀，起到净化气体的目的。通常称为带电现象。当吸附在沉淀中的杂质大于其附着力时，自动向下流动，从电捕焦油器底部排出，净气离开电捕焦油器上部进入下一工序。

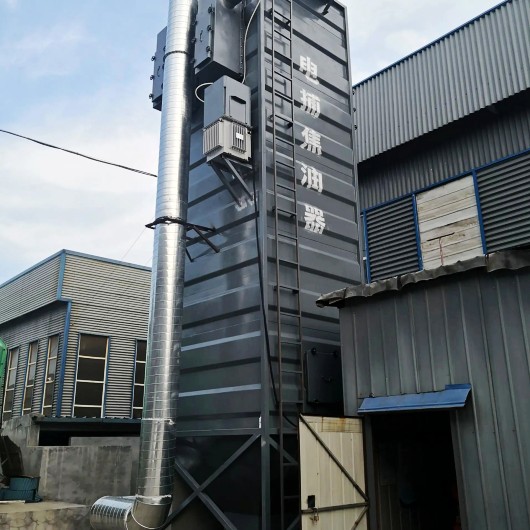

电捕焦油除尘器结构：

电焦油捕集器是圆筒形的壳体，设置以蜂窝状沿轴向排列的沉淀极系统，将拉紧的导线作为电晕极，设置高压电流发生器和升压箱，另外还由仪表、控制电力供给和输电等设备构成。电焦油捕集机与机械焦油清除机相比，具有焦油捕集效率高、阻力损失小、气体处理量大等*点。后续工序不仅保证了对气体质量的要求。提高产品回收率，提高沥青烟除尘集尘设备，可明显改善操作环境。电焦油捕集机采用结构形式有同心圆式、管式和蜂窝式等三种。在任何一种结构中，其工作原理是在金属导线和金属管壁[或极板]之间施加高压直流电，维持足以使气体离子化的电场，在阴阳极之间形成电晕区域。三种结构的电捕焦油器均由壳体、沉淀极、电晕极、上下吊架、气体再分布板、蒸汽清洗管、绝缘箱和供电箱等部件组成，其主要区别是沉淀极的形式、电晕极的配置方式、绝缘箱和供电箱。

电焦油捕集器可分为三类：同心圆电焦油捕集器、管式电焦油捕集器、蜂窝式电焦油捕集器、这三种电焦油捕集器的结构比较结果。

1.同心圆电焦油捕集器。它由几个不同直径的钢板圆筒组成，以相同的垂直轴为圆心，以相同的间隔设置构成沉淀极。由于电晕极间的同源性排斥，在电场中出现空位，即电场强度洞窟。气体在洞穴中容易短路流失，降低捕集效果，同时同心圆电捕焦油器制造精度要求高，安装调试极为严格，在制造、安装和运输中容易在同心度、水平度和垂直度上产生变化，都会在阴阳极间或其他部件间产生放电现象难以达到所要求的电压，直接影响焦油的捕集效率。容易破坏电磁瓶。由于电场强度的电压变化值为400V/mm，因此即使在阴阳极之间产生1mm的偏差，该电场强度电压的变化值也能够达到400V。同心圆电焦油捕集器具有流通面积大、气体流速低、钢材消耗少等优点。

2.管式电焦油捕集器。由于钢管和电晕线单独构成电场，其电场强度电压取决于钢管的半径，其值为400R。管式电焦油捕集器在各管截面内形成等极间电场，但管与管之间为空孔，通过在管板的盲点堵塞这些空孔，降低圆筒内的有效空间的利用率，减少净化通路的截面积。这种型号的电捕集器焦油的钢材消耗量大，但具有制造容易、等极间距电场、材料容易获得、安装调整方便等优点。广泛应用于大中型煤气净化厂。

3.蜂窝式电焦油捕集器。蜂窝式与管式结构相同，通道截面由圆形改为正六边形。两个相邻的正六边形共享一条边。也就是说，中间的正六边形的六个边是共享的，围绕着这六个正六边形。由2-3mm钢板制成的蜂窝板可以满足技术和机械强度的要求。蜂窝式电焦油捕集器具有结构紧凑合理、无电场空穴、有效空间利用率高、重量轻、钢材消耗少、捕集*性好等优点，但制造难度大。运输安装过程中容易产生误差等缺点。随着设备制造技术水平的提高，蜂窝电焦油捕集器的优点越来越受到人们的重视，必将取代同心圆式和管式电焦油捕集器。

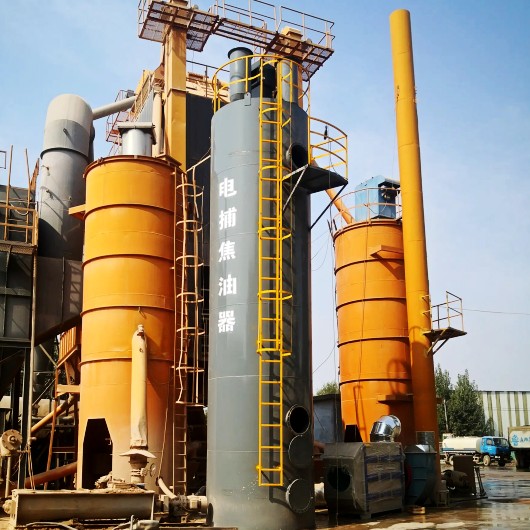

电焦油捕集器可应用的行业范围：塑料颗粒再生、橡胶制品制造、沥青搅拌站、焦煤、网布、医药化工、铸造淬火等行业，应用企业非常广泛。
