筒式除尘器的结构由吸风管、排风管、箱体、灰斗、除灰控制作业装置、导流技术处理装置、气流能够分流的主要内容分布板、筒及电气控制系统安全装置组成，类似于储气罐脉冲袋除尘设备的管理结构。脉冲滤芯集尘器适用于各种干燥粉尘，*别是入口粉尘浓度低的工业集尘工程。可自由组合，安装方便，节省空间。应用行业：造船、烟草、机械铸造、制药、钢铁、石化、化工、焊接烟草、切割等行业。

LTM型垂直式滤筒除尘器的*性和性能参数

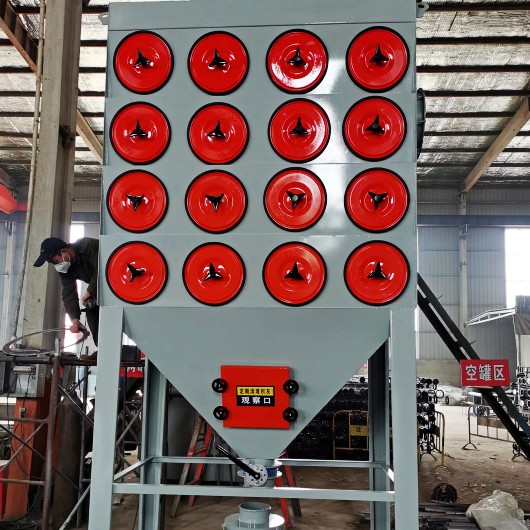

LTM型脉冲滤筒集尘器结构主要包括：过滤室、过滤筒、净气室、灰斗、卸荷阀、脉冲喷雾清灰装置、电控箱等组成，箱体均采用焊接结构，检修门用泡沫橡胶条密封。

LTM型脉冲滤筒除尘器型号说明

L-----立式T-----悬挂式

脉冲式XXX-----过滤面积

盒结构及其*性

1、刚性滤材以折叠式均匀分布构成过滤筒，使其具有小体积，发挥大的过滤面积效果。

2、在普通滤材的外层进一步被覆超细纤维层，本质上提高了过滤效果。由于过滤后的粉尘仅停留在滤材的超细纤维层的外表面，因此大大减少了过滤阻力，节约了30%以上的功耗，节能效果显著，且充分去除灰。同时也解决了超细粉尘、纤维性粉尘处理困难等各种难题。

3、选择PTFE覆膜滤材应用于湿润的含尘气体，由于滤材与水的接触角大于108度，附着在滤材表面的湿润粉尘不附着在滤材上，极易吹落，***解决了湿润粉尘结露粘材的问题。

4、过滤效率：普通滤材为5μm以上粒径粉尘收集能力为99.9%，覆膜滤材为0.5μm以上的粒径粉尘收集能力为99.9%。

5、普通滤筒的正常使用温度为80℃（如订购时所述，使用温度可达到130℃）。

性能选择

1、选择集尘机的主要技术参数为风量、气体温度、含尘温度、含尘浓度和湿度。根据技术设计的风量、气体温度、含尘浓度的高值，原则上比技术性能表的数值稍小，与之对应的集尘器模型，即所需的集尘器模型。

2、表中耗气量为工厂集中供应时的情况，单独使用空压机时，表中耗气量应扩大1.5倍。在压缩空气耗气量栏中，提出的耗气量是该型号设备的大耗气量。

3、设备外形尺寸见图纸及尺寸表。本公司还可根据用户现场情况，设计出符合用户要求的外形除尘器。

滤筒除尘器的早期

20世纪70年代，日本、欧洲、美*等*出现了筒式吸尘器。它的优点是体积小、效率高、投资少、维护管理方便。但由于除尘器容量小，组合成大风量系统设备并不容易，过滤风速低，适用研究范围小，仅为我*粮食、焊接等行业技术应用，因此在市场上并未大量推广。

近年来，随着社会新技术、新材料的不断改革、创新和发展，以日本和美*为代表的企业对集尘器和过滤介质的结构进行了研究、分析和改进，目前在我*水泥、钢铁、电力、食品、冶金、化工等工业经济领域得到了广泛的研究和应用总容量大幅提高了好几倍，成为2000m2（gb6719-86）的大型过滤器。是解决这些传统集尘器主要存在的超细粉尘收集困难、过滤风速高、清洗方法效果差、滤袋易磨损、运行时间成本高等教育问题的*选择。

盒式除尘器的概要

盒式除尘器自20世纪70年代以来已在日本和欧美几个*出现，具有体积小、效率高、投资省、易维护等优点，但由于其设备容量小，难以合成强风量设备，过滤风速低，应用范围窄，粮食、由于只在焊接等行业应用，多年来没有大量推广。近年来，随着新技术、新材料的不断发展，以日本、美*公司为代表，对集尘器结构和滤材进行了改进，使过滤筒集尘器广泛应用于水泥、钢铁、电力、食品、冶金、化工等工业领域，整体容量增加数倍成为过滤面积>2000m2的大型集尘器（GB6719-86类），解决传统集尘器对超细粉尘难以收集的问题。过滤风速高、除灰效果差、滤袋易磨损、易泄漏、运行成本高等*方案与市场上各种袋式、静电除尘器相比具有有效过滤面积大、差压低、低排放、体积小、使用寿命长等*点，成为工业除尘器发展的新方向。

盒式集尘器结构

盒式除尘器的结构由吸风管、排风管、箱体、灰斗、除灰装置、导流装置、气流分流分布板、过滤筒及电气控制装置组成，类似于气柜脉冲袋的除尘结构。

除尘器中滤芯的配置很重要，既可以垂直配置在箱体的花板上，也可以倾斜配置在花板上，从除灰效果来看，垂直配置是合理的。花板下部为过滤室，上部为气罐脉冲室。除尘器入口处安装有气流分布板。

盒式除尘器的工作原理

含尘气体进入除尘器灰斗后，由于气流截面的突然扩大和气流分布板的作用，气流中的一些粗大颗粒在动和惯性力的作用下沉降为灰斗。粒度细、密度小的尘粒进入滤尘室后，通过布朗扩散和筛过滤等的组合效果，使粉尘堆积在滤材表面，净化后的气体进入净气室并从排气管经由风扇排出。

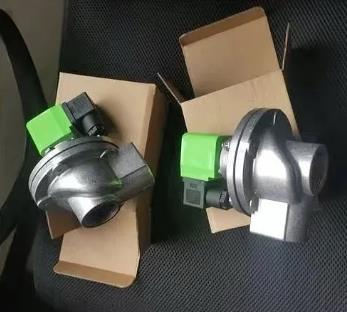

盒式除尘器的电阻随着滤材表面的粉尘层厚度的增加而增大。当阻力达到某一规定值时去灰。此时，PLC程序控制脉冲阀开闭，首先关闭1分室提升阀，阻断过滤气流，然后打开电磁脉冲阀，压缩空气及短时间内在上箱体内迅速膨胀，流入过滤筒，使过滤筒的膨胀变形产生振动，在反气流清洗的作用下附着在过滤袋外面的粉尘被灰斗脱落。当除灰完成时，电磁脉冲阀关闭，提升阀打开，该室又恢复到过滤状态。灰除去在各室依次进行，从*室的灰除去开始到下一个灰除去开始是一个灰除去周期。脱落的粉尘落入灰斗内通过灰阀排出。

在这个过程中，必须定期更换和清洗滤芯，以确*滤效果和精度。除了过滤过程中粉尘被隔绝外，还有一部分堆积在过滤器表面，阻力增大，因此一般正确的更换时间为3~5个月。

客户对想要的设备要有透彻的了解，才能在出现问题时冷静处理。就像一些客户的设备花了很长时间，对设备不了解，哪怕是一点点错误，都会引起恐慌。今天我们就来详细谈谈德佳环保设备。关于盒式除尘器设备的优缺点。

盒式除尘器的优点：

（1）新滤材：防水防潮防磨防腐滤材

（2）新结构：硬质滤材折叠配置，无钢筋骨架，无滤材磨损现象

（3）新理论：代替深层过滤粉尘进行表面过滤，不再渗透到滤材内部

（4）筒式布袋除尘器表面过滤除尘效率远高于老式除尘器，大大减少了有害物排放量，空气净化指标达到*先进水平。

（5）盒式除尘器无滤材磨损现象，其本体无可动部件，无需长期维修（更换滤材盒也极为方便），避免了旧式除尘器不断更换滤材的烦恼，省钱省时省力，无二次污染。

（6）筒式除尘器体积、重量小于同规格除尘器，节约土建空间和土建负荷，节约基础设施投资显著。

（7）盒式除尘器阻力小，压缩空气消耗量小，无维护工作量。电磁脉冲阀比各类老式除尘器节能，可节约30%以上，任何企业都不能忽视这一节能效果给企业带来的显著经济效益。

盒式除尘器的缺点：

1：由于滤芯表面呈V字形褶皱，压缩空气在反复去灰时容易折损坡口；

2：由于V形褶皱空间小，粉尘容易残留或堆积成V形不清洁后堵塞过滤筒，增加过滤阻力，减少过滤面积。直到滤芯变得更容易破损为止。

3：滤芯易堵塞、易破损，更换频率相对较高。

4：更换频率和滤芯价格高的原因肯定会增加滤芯除尘器后续维护费用。
