喷淋塔是废气处理的装备,有很多叫法,又称喷淋塔,废气塔、酸雾塔、净化塔、清洗塔、吸收塔、吸附塔、酸雾喷淋塔在工业废气处理中可以使用这种净化设备。
工作原理:酸雾废气由风管引入净化塔,经填充层,废气和吸收液吸入液两相充分受到接触吸收和中和反应,酸雾废气净化后再经除雾板脱水,除雾后由风机排出大气。吸收液在塔底被泵加压后,在塔顶部喷淋,回流到塔底循环使用。净化后的酸雾废气达到排放标准排放要求,低于排放标准。

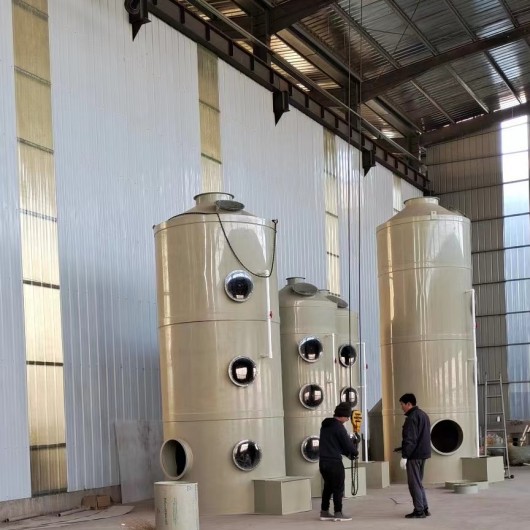

pp喷淋塔(废气处理喷淋塔)为圆筒形结构形式,全塔由4个部分构成,即由填料过滤层、喷淋装置、脱水层、耐酸循环泵等构成。
1.填料过滤层
填料主要作为布风装置,布置在净化塔喷淋区的下部,废气进入塔后,均匀分布在净化塔整体截面上。填料过滤层有利于提高吸收效率,除了使喷淋区域的废气分布均匀外,还使废气与吸收液或清洗液在过滤层上的液膜区域充分接触。一般使用清洗效果好、通风性能强的PVC波形材料和PP多面球。
2.淋浴装置
净化塔内部喷淋系统是由分配母管和喷嘴级构成的网状系统。在喷淋层上安装有中空锥形喷嘴,起到雾化喷淋液的作用。喷淋液从净收塔外的耐酸循环水泵输送到喷嘴,喷射到废气中。喷淋装置可使吸收液或清洗液在净化塔内均匀分布。
3.脱水层
用于分离废气携带的液滴。净化塔脱水层位于塔顶后的喷淋组件的上部。当废气通过喷淋层后,连续流经除雾层时,液滴由于性作用,会留在挡板上,滞留的液滴也会含有固形物,因此会在脱水层形成污渍,需要定期清洗,去除所有污渍。
4.耐酸循环泵
耐酸水泵设置在净化塔外侧,采用立式防腐泵。与吸水装置和喷淋装置连接,用于净化塔内喷淋液的再循环。
5.自动检测给药系统
可根据需要添加吸收液PH值检测器,检测吸收液的酸碱度以确定是否需要更换吸收液。安装自动给药系统,与检测器一起能够自动保持吸收液浓度。为了保证净化塔的有效运营。
